通用型硅胶加热器



圣柏林硅橡胶加热器实现了非常灵活和高效加热节能解决方案。灵活性体现在2个方面。首先,你可以完全定制你需要的加热器,你可以在这里指定的输入电压,功耗,尺寸甚至三维几何图形,安装,保温,温度控制方法等。您还可以按照您的意愿自由的将电热膜转移到预定的设备上。另一方面,您可以自由订制你的形状和最少1PCS 的样板去测试,如果没有达到您的测试需求。我司可以免费修改您需要的形状。

硅橡胶加热器在苛刻的条件下提供可靠的性能。这些加热器可以设计和制造适合您的工业应用。
我们使用自定义的软件计算的硅橡胶加热器加热元件的配置,给出的电压,功率和性能。


加热原理&工艺

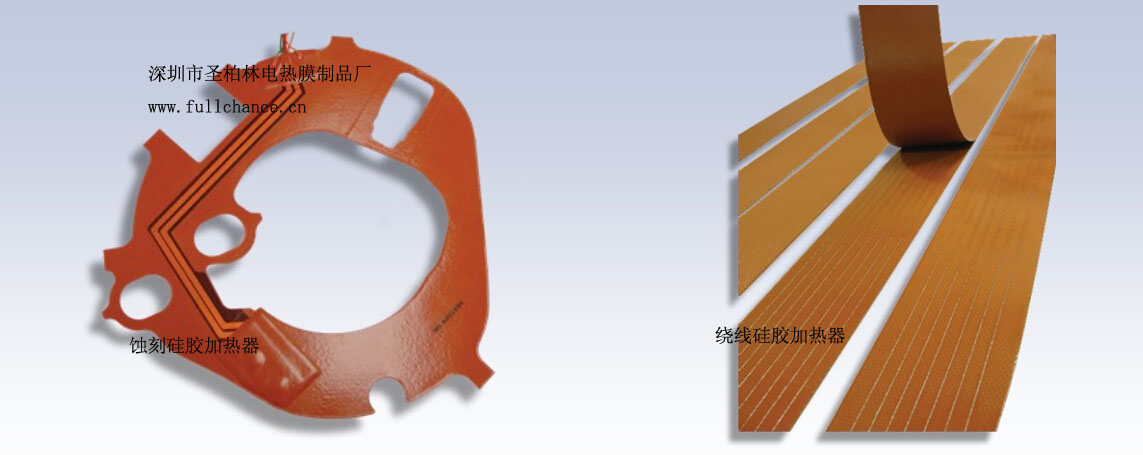

硅胶加热器可以提供2种加热工艺1.蚀刻电路2.电阻丝缠绕式

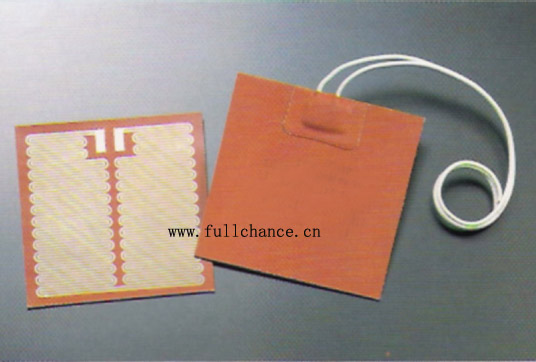

Etched foil heating element硅橡胶加热器是通过蚀刻(0.02mm)金属箔到硅胶片上,通常的镍合金作为电阻元件。按照CAD画出的设计图纸输出菲林,通过印刷&蚀刻工艺到所需薄膜上。.
绕线式硅橡胶加热器元件相对比较落后的技术,按照设计好的图纸通过手动方式布线。布线精度难以控制,尤其是对小型加热器。特别是不规则形状的三维立体硅胶加热应用,深圳市圣柏林电热膜厂对绕线技术基本上已淘汰。

蚀刻工艺和绕线工艺相比较:蚀刻工艺优于绕线工艺
蚀刻硅橡胶加热膜是一种通电即发热的薄片,芯子采用镍铬丝或蚀刻成一定形状的镍铬箔,因此具有很高的可靠性,是一般的以石墨浆,电阻浆等任何浆料印刷在绝缘材料上的电热膜不能比拟的。圣柏林硅胶加热片是用厚度0.02 mm~0.1mm镍铬箔蚀刻成一定的形状,两面包以导热绝缘材料,经高温模压成形及老化热处理而成。加热片为红色或其他颜色的柔软的能紧密贴附各种曲面的软片,可依各种形状和功率制作。

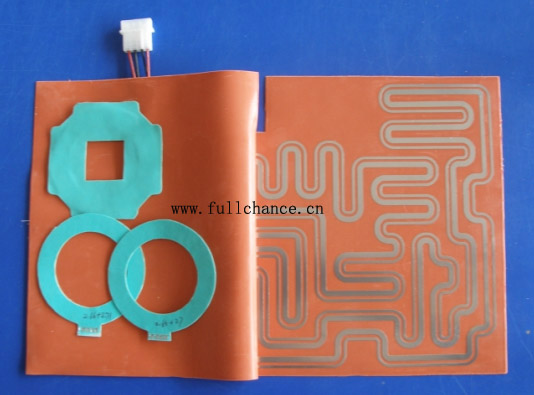

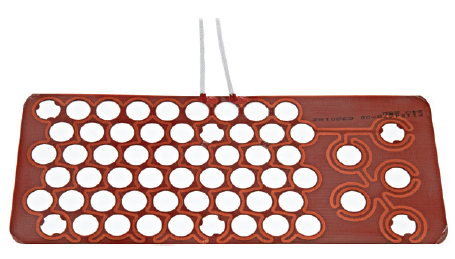

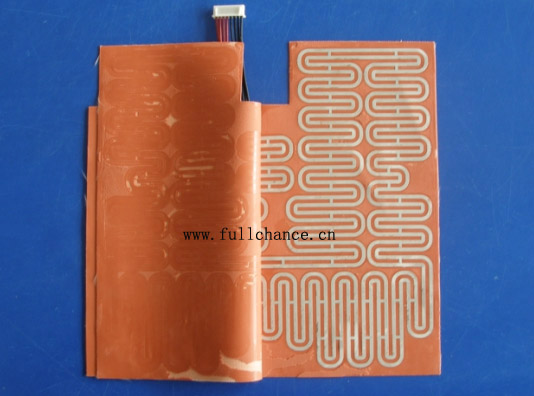

蚀刻硅胶加热器


蚀刻电热膜 蚀刻电热膜 蚀刻电热膜

特点:
一,发热迅速,导电即热,其传导系数为1W/m-k。由于其热容量小,所以其热源开启关断迅速。
二,热效率高,在煮液体的情况下,发热膜本身的温度仅高出液体几十度,比普通电炉节能2-3倍;
三,耐水、耐酸、耐碱,电绝缘强度高;
四,机械强度高,机械压力200kg/cm2;
五,体积小,在使用中国威加热片几乎不占空间;
六,使用方便,由于其本身绝缘,无明火,对于保温、隔热在工艺上大为简化;
七,耐温范围宽,从-60℃~250℃,是一般电器达不到的;
八,寿命长,在正常使用条件下,几乎可以永久的连续使用。因为镍铬可耐任何腐蚀,且矽胶表面抵抗力高达200kg/cm2;是任何一种电热器具不可能比拟的。
九,可以制成任何尺寸,可以靠温度控制器协助精确的温度控制功能。
硅胶电热的发热速度极快、温度均匀、热效率高、强度高、使用方便、安全寿命长,不易老化。

 双电压,多区域,三相电加热

双电压,三相电输出双电压硅胶加热器实验室用硅胶加热器
由于在硅橡胶加热器电路设计的灵活性,多个加热电路的设计可以容纳双电压和多个区域。双电压的加热器,三引线,包括在不同的颜色中常见的一种,提供布线器系列为高电压和低电压并联的。120 / 240 VAC或240 / 480 VAC可以实现。多个电路区域可划来实现不同的加热效应。三相电路也可以被设计用于高电流应用。


防水硅胶加热膜
water proof silicone rubber heater 深圳市圣柏林研发出防漏电防水的硅橡胶加热器可永久性浸入水中。由于空间的限制或安装,在高湿度的环境中或加热流体,传统的浸入式加热器不能使用。防水硅胶加热器适用流体有腐蚀性的化学溶液。例如,我们的硅橡胶加热器已用于SCR(选择性催化还原)用于柴油车辆废气控制箱加热过程。如果你有类似的需求,咨询我们的化学相容性









硅胶加热器规格
电气特性
额定电压:                                       0-480V, AC or DC
功率密度:                                       up to 5.0W/cm2
功率公差:                                       +/-5%
I绝缘电阻:                                      1000M
绝缘强度:                                       1500V/min
接地网格:                                        可选


温度:
最大工作温度:                                250°C
持续工作温度:                                ≤200°C
温控:                                              可选

尺寸:
最小尺寸:                                       25mm x 50mm
最大尺寸:                                       1200mm x 30000mm
厚度:                                               0.8mm - 1.5mm
相关信息
海关代码:                                                  8516800000
引线:                                                         铁氟龙线,硅胶线,PI 线
使用寿命:                                                 ≥100,000 hours
导热绝缘材料:                                        可选, 不同厚度的硅胶发泡



本厂硫化



硅胶加热器工厂硫化我司推荐永久性安装方案:
  • 硅胶加热器安装在桶式或者烤杯的外部或者内部
  • 硅胶加热器安装在设计好的外形表面,例如:弯曲或者绕在管子的表面
  • 应用在对外部高温有特殊要求的物体表面
用我们的特殊工具,硅橡胶加热器将预制成一定形状和很容易地连接到您的设备,没有额外的工作。
我司可提供标准加热管组件(电源插头),如有需要,请及时联系我司.


温度变化曲线图

这个数字说明了随着时间的推移1.5mm厚的硅橡胶加热器不同功率密度的表面温度。加热器是垂直吊挂在20°C室温。数据体现的是1.5mm厚的硅橡胶加热器结构参考标准。此温度曲线图体现的是在不同功率下的温度变化,不同的对象的连接会导致不同的增长稳定的温度曲线

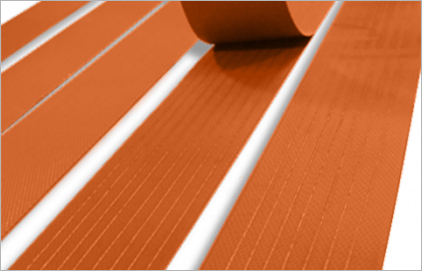

绕线硅胶加热器

结合硅橡胶玻璃和纤维的强度和优良的介电性能产生的一种独特的加热器。
通过特殊的工具实现手工绕线,并且可以实现双层电阻,当一根电阻损坏。另外一根可以正常工作

当电热丝定位好。2层带有电热丝的硅胶片通过高温硫化永久性固定

使用这种多功能柔性加热膜,可以实现精确加热-持续工作温度最高可达 200°C (392°F).

关于硅胶加热器的安装,请查询



硅胶加热器安装

相关热销产品如下:
通用型硅胶加热器 蚀刻硅胶电热膜
硅胶加热器 (PDF)         蚀刻硅胶电热膜(PDF)
柜式除湿硅胶加热膜 管式硅胶加热带
柜式除湿硅胶加热膜 (PDF) 管式硅胶加热带 (PDF)

油桶硅胶加热带
油桶硅胶加热带 (PDF)

发泡硅胶加热膜
蚀刻硅胶加热膜 橱柜硅胶加热垫

除湿硅胶加热器  背胶硅胶加热器

很多工业应用要求加热器必须具备抗化学腐蚀、抗潮以及错误使用等能力。这些能力也是快速加热、稳定温度保持、统一加热分配等所需要的。为了应对以上这些要求和条件, 我公司硅橡胶加热毯是最适合的产品之一。
硅胶加热器 硅胶加热带

产品特性:
发热快、温度均匀、热效率高、防水性能好,韧性好,耐高温,符合美国UL94-V0级之耐燃标准; 质量稳定,防潮湿和抗化学腐蚀; 温度使用范围:-62~250℃(-143.6~482℉); 安全可靠,寿命长,不易老化; 可按客户需求定制
产品介绍
 硅橡胶加热毯升温快而均匀,绝缘性能可靠,柔软性强,可直接与被加热设备紧密接触,防水性能好,防潮湿和抗化学腐蚀,质量稳定,不易老化,可常年使用。适用于各种大型设备及部件的预热、加热、保温及防冻等。
结构性能:
  (1)主要有镍铬合金丝和硅橡胶绝缘材料组成,发热快,热效率高,使用寿命长。
 (2)无碱玻璃纤维芯架上缠绕电热丝,主绝缘为硅橡胶,耐热性能良好,绝缘性能可靠。
 (3)极好的柔软性,可直接附着于被加热设备上,接触良好,升温均匀。
 产品突出优点:
   统一加热分配温度高达 450°F (232°C)
  可选择背面有对压力敏感的粘性物质类型,揭开使用适用环境范围广泛具有抗潮、抗化学腐蚀性能
  适用于恶劣环境
  超强的耐久性
  有多层耐磨丝网
   产品有多种标准尺寸的和可以订购配置的两种
  订购配置尺寸类型:
  1 适用于复杂形状需要
  2 可以选择内置控制项
  3 可以选择附属选择项
   应用范围
  粘性和温度控制
  2防冻保护
  3 储存罐
  4 灰斗
  5 密封套 / 控制面板
  6 筒仓
  7 传送带
  8 印刷
  9 大桶
 10 油罐车
 11低温烤箱
   产品型号:

cm(in.)

cm(in.)
功率密度及总功率(W)
型号
(有3M胶)
 价(CNY)
型号
(无3M胶)

(CNY)
0.38W/c
0.77W/c
1.55W/c
56cm(22")
63.5cm(25")
1351
2738
5512
FC-M2225

FC-2225

58.4cm(23")
76.2cm(30")
1691
3426.6
6898
FC-M2330

FC-2330

61cm(24")
89cm(35")
2063
4180
8415
FC-M2435

FC-2435

63.5cm(25")
101.6cm(40")
6451.6
4968
10000
FC-M2540

FC-2540

66cm(26")
114.3cm(45")
2867
5809
11693
FC-M2645

FC-2645

68.6cm(27")
127cm(50")
3310.6
6708
13504
FC-M2750

FC-2750

71cm(28")
140cm(55")
3777
7653.8
15407
FC-M2855

FC-2855

76.2cm(30")
152.4cm(60")
4413
8942
18000
FC-M3060

FC-3060

78.7cm(31")
165cm(65")
4934.5
9999
20127.5
FC-M3165

FC-3165

81.3cm(32")
178cm(70")
5499
11143
22430.7
FC-M3270

FC-3270

84cm(33")
190.5cm(75")
6080.7
12321.5
24803
FC-M3375

FC-3375

86.4cm(34")
200.7cm(79")
6590
13305.6
26784
FC-M3479

FC-3479


热销产品推荐:
硅橡胶加热毯
气罐硅胶加膜
蚀刻硅胶加热器
爆硅胶加热器
热销硅胶电加热毯 硅胶加热带
 深圳市圣柏林电热膜制品厂可根据客户的需要设计&定制各种加热膜方案,打版。并测试。关于我司产品详细说明,请浏览如下说明。

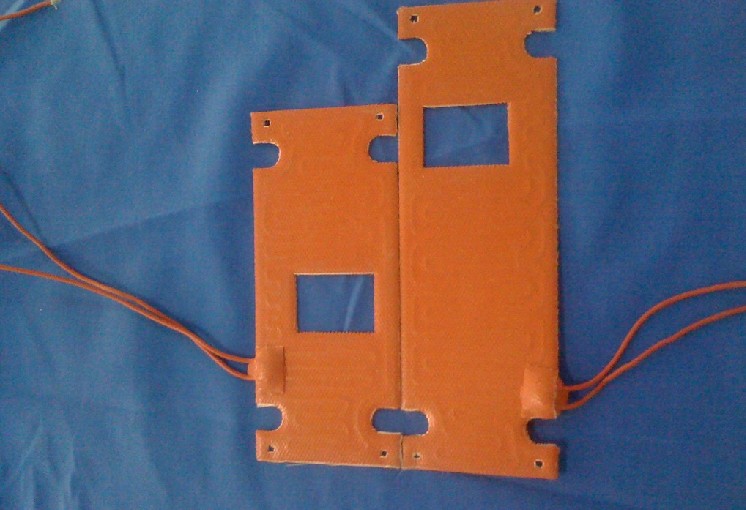

  • 异性硅胶加热器-深圳市圣柏林电热膜制品厂可格局可以要求定制各种形状的硅胶加热带。
  • 引线&端子 - 深圳市圣柏林电热膜制品厂可以根据客户要求生产各种引线出线方式&端子。
  • 温度控制:硅胶电热膜可以根据要求使用热敏电阻,温度保护器,热电偶,传感器等电子元器件控制温度。

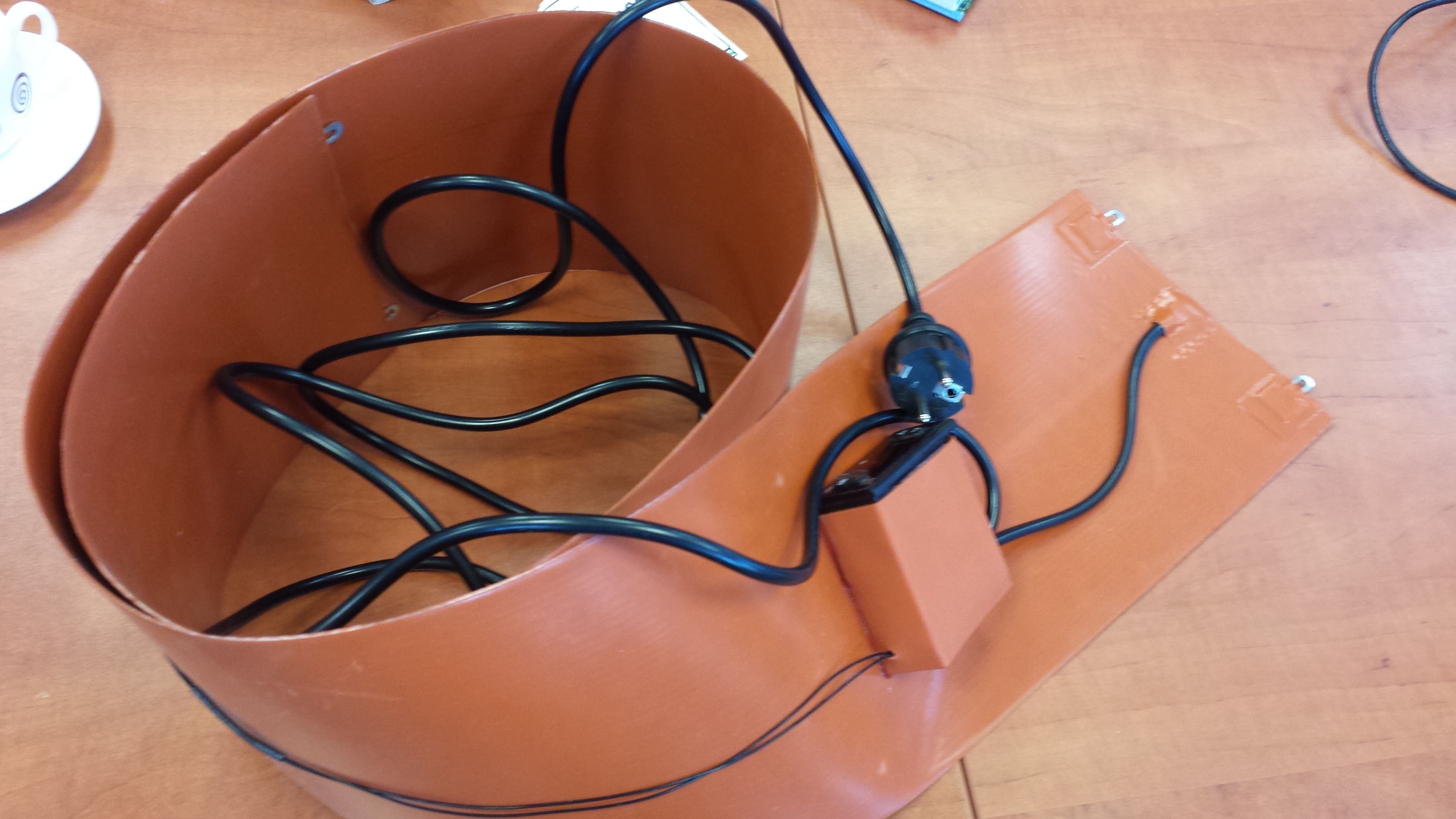

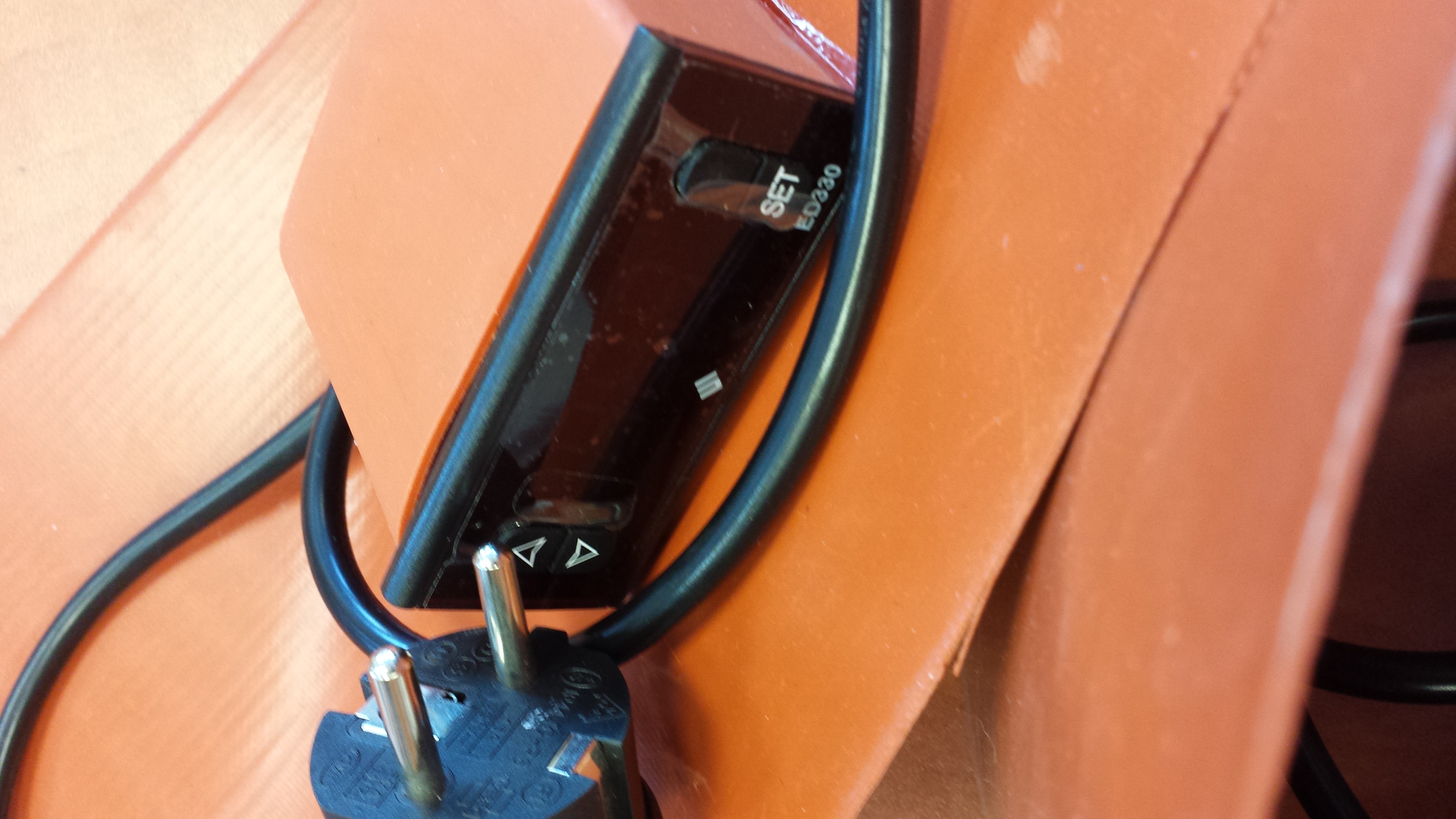

  • 油桶加热器- 硅胶加热带是油桶(液体存储物)理想的加热效果。深圳市圣柏林电热膜制品厂有库存的型号为:1740X250X1.5mm 20000W 数显温控器的桶式加热带。
  • 柜式&除湿硅胶加热带 - 硅胶加热带在柜式除湿方面也有很好的效果. 关于此产品的详细说明,请查询我司网站
  • 绝缘导热硅胶发泡加热带-硅胶发泡片覆在硅胶加热带的表面,起到很到的导热绝缘效果,可根据不同的厚度,增加硅胶发泡片的厚度。电热膜厚度不变。
硅胶加热垫的安装方式:
We also supply a range for chinese specification silicone sheet.  Please follow the links below for our most common types:

硅胶加热带订制&报价

硅橡胶加热器的用途     硅胶加热带应用案例     气瓶容器保温控制方案    电热膜温度控制器


什么是硅胶加热器?

硅胶加热器的发热体是经过排列后的镍铬合金电阻丝由上下二片玻璃维布中夹入硅胶后压制成的二片薄片组成。
具有金属加热器无与伦比的优越柔软性能、且是一种超薄面状加热器。
硅胶加热器

圣柏林硅胶加热器的特点

可代替传统金属加热器、具有优越的柔软性的薄型面状发热体

・ 由上下二片玻璃维布中夹入硅胶后压制成的二片薄片组成。
・ 由于是薄片状产品、因两具有良好传热性。
・ 具有极好的柔软性、可以紧密缠绕在曲面、圆筒状的非加热物体上。
・ 一般的面状发热体主要成分为碳,而硅胶加热器的发热体是经过排列后的镍铬合金电阻丝、因此可以安全使用。
・ 硅胶加热器的形状可自由制作。
・ 与一般碳成分的加熱器不同、硅胶加熱器由镍铬合金电阻体构成、形状可按被加熱装置的形状自由加工为円形、三角
  形、開孔形等各种形状。
・ 采用独特的製造方法、即使是一块、也可在短时间内加工成形。
・ 本产品为薄片状、具有柔软性、可实现轻量化、小型化。
・ 可简单的粘在被加热装置上。

硅胶加热器的使用例

硅胶加热器应用


 硅胶电热膜

硅胶加热器 方型

硅胶加热器 角型

标准角型硅胶加热器。可按客戸要求定做。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们

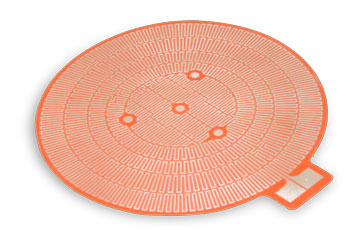

硅胶加热器 圆型

硅胶加热器 圆型

标准圆型硅胶加热器。可按客戸要求定做。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们



装有温度保险丝的硅胶加热器

装有温度保险丝的硅胶加热器

安装温度保险丝防止温度过度升高。可防止因硅胶加热器温度过高而引发故障。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们



装有温度传感器的硅胶加热器

装有温度传感器的硅胶加热器

热电偶感热部装在硅胶加热机内、与以往的在加热器表面固定热电偶热感应装置的类型相比、可更有效利用加热器的表面。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们



带被覆热电偶硅胶加热器

带被覆热电偶硅胶加热器

将带被覆热电偶的热感部用硅胶材固定有硅胶加热器的表面、可更精确地测量加热器的温度。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们

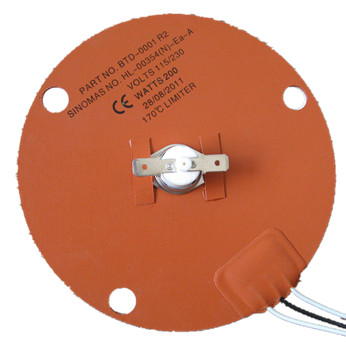

带防止过度高温保护的硅胶加热器

带防止过度高温保护的硅胶加热器

采用双金属片恒温器防止温度过度升高、可防止因硅胶加热器温度过高而引发的各种问题。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们



200L大型铁桶用・20L圆形铁桶用・18L方形铁桶用硅胶加热器

200L大型铁桶用・20L圆形铁桶用・18L方形铁桶用硅胶加热器

可与200L大型铁桶用・20L圆形铁桶用・18L方形铁桶表面直接接贴合、提高了加热器热效率。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们



管道用硅胶加热器(缠绕型)

管道用硅胶加热器(缠绕型)

可缠绕直径φ30以上的管道。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们



管道用硅胶加热器(易装型)

管道用硅胶加热器(易装型)

硅胶加热器的外侧配有绝缘材料(硅胶海绵)和硅胶膜、粘扣带是一款易装卸的管道用硅胶加热器。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们



管道用硅胶加热器(型)

管道用硅胶加热器(型)

硅胶加热器的外侧配有弯管专用隔热海绵、附粘扣带是一款易装卸的管道用硅胶加热器。


>> 硅胶加热器PDF资料下载
>> 产品咨询・联系我们






相关产品展示:

硅橡胶加热器




硅胶加热器产品描述:
  硅胶加热器(俗称硅胶发热片、硅橡胶加热膜、硅橡胶电热片等,硅橡胶油桶加热器)
硅胶加热器主要是由镍铬合金电热丝和硅橡胶高温绝缘布组成。它发热快、温度均匀、热效率高、强度高、使用方便、安全寿命长达四年,不易老化。

硅胶加热器特点:
  硅胶加热器的绝缘层是由硅橡胶与玻璃纤维布复合而成的薄片状(标准 厚度为1.5mm),硅胶加热片具有很好的柔软性,可以与被加热物体紧密接触;发热元件用镍合金的合金箔进行加工而成的,加热功率可达到1.2W/CM2,加热更加均匀。这样,就能够让热传递到任何所需的地方。

硅胶加热器用途:
  硅胶加热器可使用在潮湿、无爆炸性气体的场合、工业设备管道、罐桶等的拌热和保温,使用时可直接缠在被加热物体的表面。
硅胶加热器可以作为冷冻防护及空调压缩机、电机等设备的辅助加热。
硅胶加热器可以做为医疗设备(如血液分析仪、试验管加热器、医疗保健塑身衣、塑身瘦身腰带补偿热量等)。

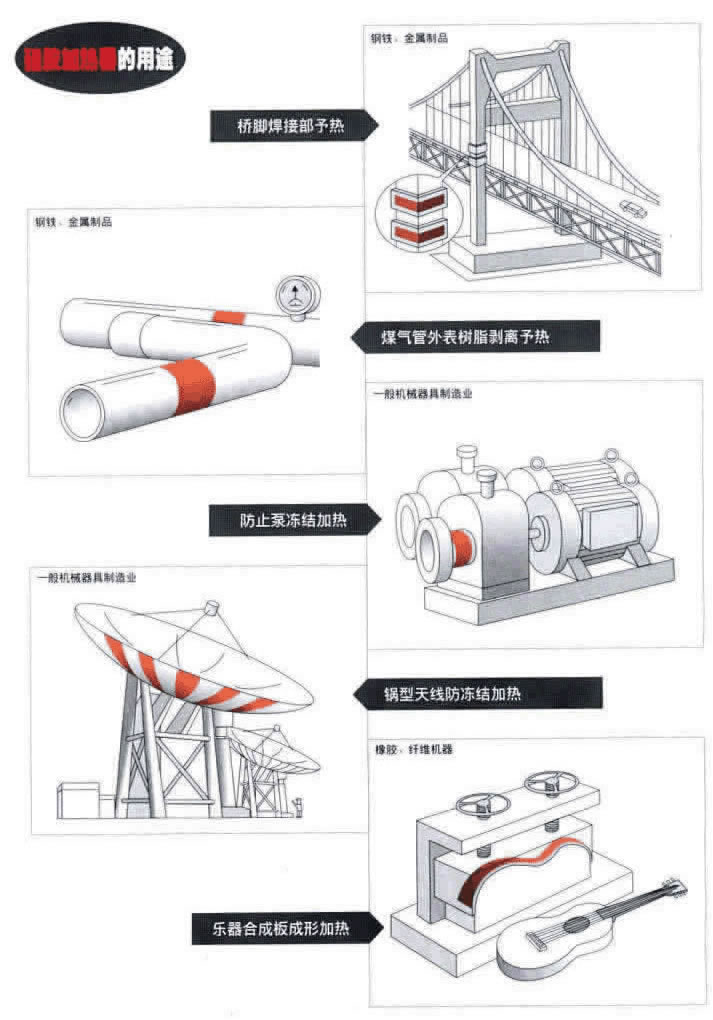

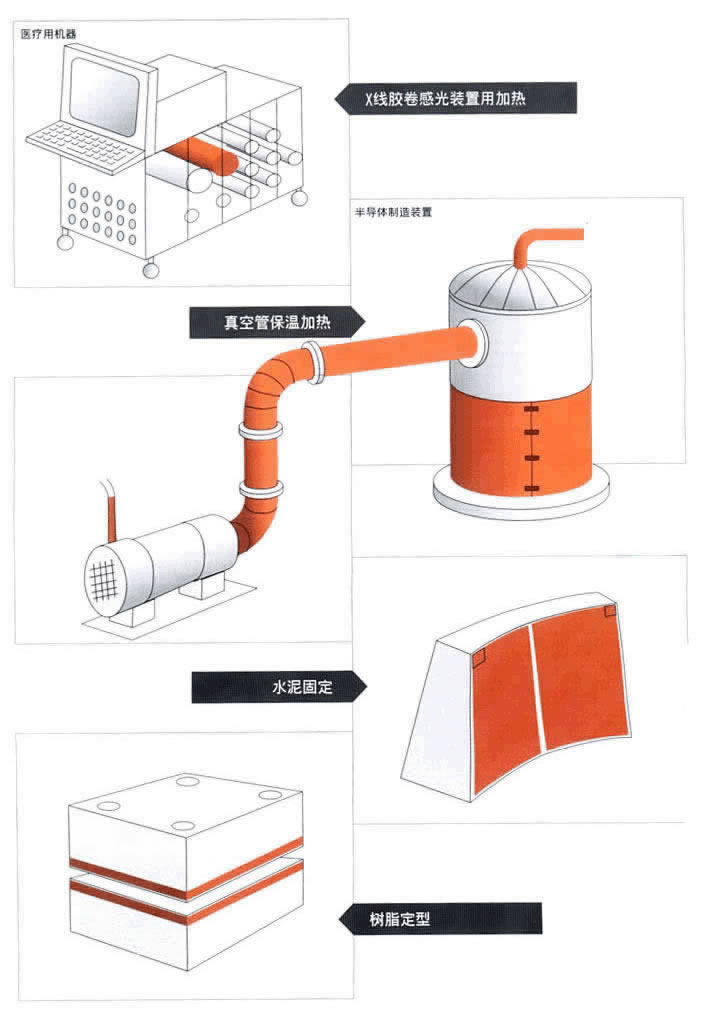

硅橡胶加热器用途Ⅰ   硅橡胶加热器用途Ⅱ



硅胶加热器技术参数:
  硅胶加热器绝缘材料最高耐温:300度
硅胶加热器最高使用温度:250度
硅胶加热器功率误差:8%
硅胶加热器绝缘电阻:≥5 MΩ
硅胶加热器耐压强度: 1500v/5s
硅胶加热器耐电电压:6KV
备注:硅胶加热器可根据客户要求的电压 功率 规格订做










                                                                    首页







Silicone rubber 硅橡胶(硅利康)电热片
硅胶电热的发热速度极快、温度均匀、热效率高、强度高、使用方便、安全寿命长、不易老化。
此款电热亦有其它名称,例:硅胶电热片、硅橡胶电热片、silicon发热片、硅胶发热器、防水电热器,silicon rubber heaters ,silicon rubber heating element ....等。
硅胶电热片可上背胶,通常情况使用0.1~7.2W/cm2这个范围最佳。因此,根据电热片安装和温度调节情况的不同会有所变化,所以在选定时,请和本公司联系,该产品主要是由超导电热合金薄片和硅橡胶高温绝缘布组成。

电热片特性



可挠曲、弯曲
厚度可以调整最薄0.4mm
具有保温特性,并可结合发泡棉
可通过各国安规认证
可通过各项无毒环保认证
可设计多区域发热在同一片电热片
可客制化均温性电热片
可承受油污环境
可在235 C环境使用2万小时以上;200 C环境可使用18万小时以上
防水绝缘
耐震压 3KV以上
抗酸性



 《保温袋使用之电热片》

《保温袋内加热板之成品》

规格特性
电压
AC/DC 1-1000V
瓦特数
0.1以上皆可设计
最高温度
300

产品技术参数
绝缘材料最高耐温
260
最佳使用温度
25~220
绝缘电阻
5 MΩ
耐压强度
1500 V / 5s
功率偏差
±3%
额定使用电压
±3%

产品设计规范
环境特性
材料可承受温度
-70~235
材料可承受湿度
5%~95%
电气特性
输入电压
可设计1.5V~440V
消耗功率
0.01W~15W/C±10
尺寸设计
最大宽度
1.2M
最大长度
(无限制,可依客户要求)
最小厚度
0.4mm±10%
硅胶电热耐压测试
使用FC72095电热片测试
测试项目
测试时间()
耐电压测试(V)
设定漏电流(mA)
实际漏电流(mA)
是否通过
硅胶电热
1
3900VDC
1
0








电热片出线接点↑                                                                                          电热片出线接点↑
日期:16.09.08 检测员:朱俞柯

绝缘材料的比较:
以下表所列之绝缘材料为圣柏林所常用的材料,若你需要耐较高温度,或耐较大绝缘破坏电压或是其它特别性质的绝缘材料,亦可使用。


加热器之特色
0.002”Kapton需有0.001”FEP的黏胶
0.008”玻璃补强的sili-cone rubber Teflon
0.1mm~1mm 厚度的云母片
0.005”Polyester带有0.001”的绝胶

呈透明、琥珀颜色的Polyi-miele薄膜
红色的 elastomer放在玻璃纤维基座
白色或绿色的云母薄片
透明的薄片
温度范围
-200450
(-328842)
-200450
(-328842)
-200450
(-328842)
-200450
(-328842)
介质强度
1000 VRMS
1000 VRMS
1000 VRMS
1000 VRMS
超出组件最大
0.010”
(0.25mm)
0.020”
(0.5mm)
0.017”
(0.43mm)
0.008”
(0.2mm)
25常温下静止状态中每平方的最大瓦特数
1inch²/7w
1inch²/7w
15W
3.5W
电热器软度
佳:0.03”(0.75mm)最小弯曲半径
好:0.125” (3.2mm)最小弯曲半径
好:0.006”(1.52mm)最小弯曲半径
好:0.039”(1mm)最小弯曲半径
安置方法
伸缩带
#11耐热水泥
#10.PSA
#20延展胶带
伸缩带
#6耐热水泥
#12.PSA
硬化
#20延展胶带
伸缩带
#11耐热水泥
#10.PSA
夹具固定
同左

由于 Kapton在真空中的稳定性及抗溶性,常常被应用在医学上和航空上。
Silicon rubberKapton便宜,应用在工业和商业方面,通常是被硬化为金属零件
高温环境或需要超高温可使用,均温的设计
Polyester 有许多Kapton的特性但价格上是最便宜的一种,而且有较佳的防湿性

实例
可运用在电器盒除湿、杯类加热、 IC晶圆加热、食品保温袋产品、水床加热器、电热衣架、毛巾箱、干燥箱、汽车挡雪电热片、机车把手、美容瘦身电毯、睫毛器….等。
实际产品(一)-Piazz保温袋


实际产品(二)-食品保温袋

在每一次的新开发产品,圣柏林超导热团队都提升了技术水平,不断的与客户同步,在国内拥有规模最齐全的电热片和电热器生产设备。

硅胶电热片亦可选择软硬度和厚薄度,圣柏林超导热团队在深圳拥有最齐全的设备和技术服务对电热片产品有需求的客户,我们也提供免费的技术信息和工程师与客户们讨论,请拨打0755-27749405与圣柏林的业务人员联系。
