柔性硅胶加热器的设计方案和传统的加热器不一样。深圳市圣柏林电热膜制品厂对订制的电热解决方案包含电子元器件的设计和集成电路图的设计&其他所属配件。
配件设计：
绝缘材料的选取: 覆层玻璃纤维硅胶或者PI 聚酰亚胺 (e.g. Kapton™).
加热电阻的设计方案: 绕线还是蚀刻l.
线绕元件采用圆形电阻线（线束）而蚀刻箔使用化学蚀刻的薄平板就像一个印刷电路板印刷电路图在薄膜上。
|
选择硅胶加热器还是聚酰亚胺膜电热膜?
理论上讲 适合应用的空间和 重量限制，或加热器 长期暴露于真空，油，或 化学物质环境中。 硅胶加热器 (绕线 ) 理论上来讲用在小的数量和低成本的样板上，或者反复弯曲的工艺上。 |
 |
圣柏林电热膜制品厂专业提供设计电热膜的方案和样板测试。我们可以制造三维加热器，带孔，孔和缺口之间的合理结合，使电热膜准确适应各领域的加热效果，以及各电子元气件的选择方案。所设计的电热膜方案，请查询我司代表图片库：
 |
 |
 |
 |
 |
 |
你会发现我司所示范的设计方案和我们可自定义解决方案组件加热器。我们还提供了一个产品目录，可浏览我司电子档的产品目录。 |
 |

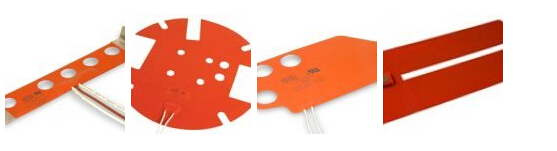

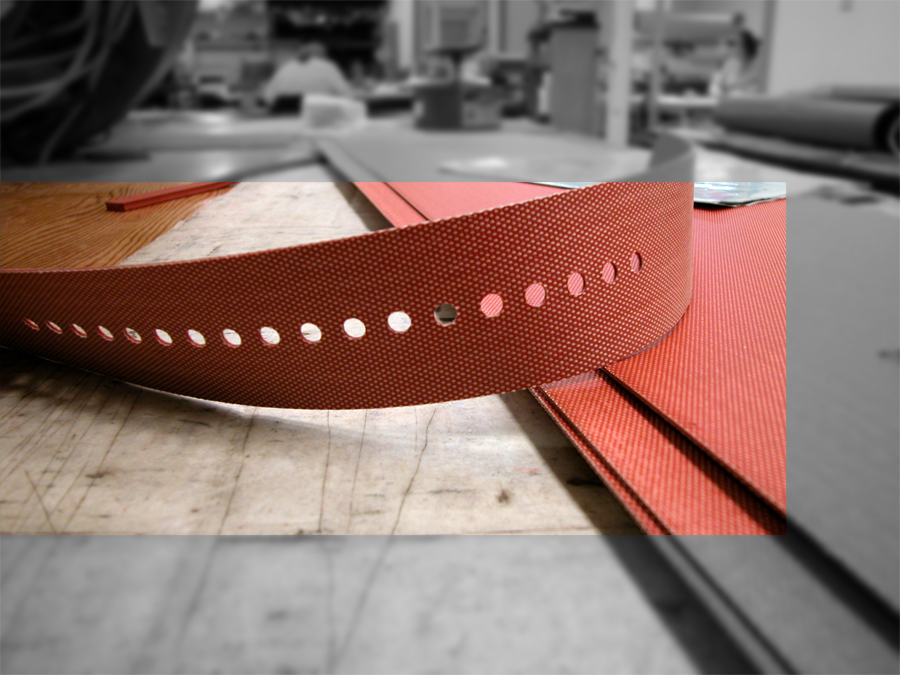

订制带孔，切口和带槽的电热膜设计方案
按您的要求我司设计带孔，切口和槽电热膜
适合您的具体设计要求
热分布均匀分布的功率
机械紧固件&连接紧固件选择：
加热应用圆柱零件或安装的地方是暂时的，用弹簧或按扣孔用于安装加热器。弹簧紧固件允许不同圆周上同时提供密切接触的部分被加热。许多类型的用帆布或皮革制成的紧固件可内置加热器尾部。
小孔和弹簧
钩和环紧固件
引线的选择及设计方案
电热膜的标准引线长度为八英寸长，柔性绝缘硅胶片，镀铜线。UL规格3135额定200°C / 600。

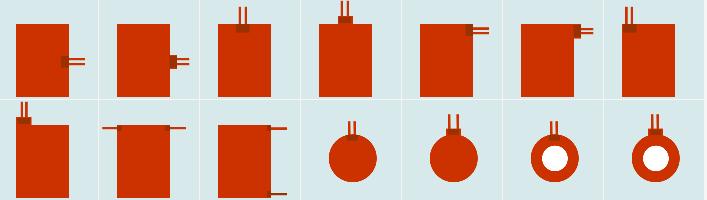

引线出口中心沿矩形加热器的窄边。
关于引线出口，可以根据客户要求订制
铁氟龙引线
硅胶引线
聚酰亚胺引线
订制3D 电热膜
深圳市圣柏林电热膜制品厂可以提供了三维立体电热膜设计方案，可以根据周围复杂环境，设计适合周围环境的3D立体电热膜设计方案，供客户选择。这样的加热效果方案，可以降低取暖成本， 3D立体方案可以提供客户未能看到的死角。

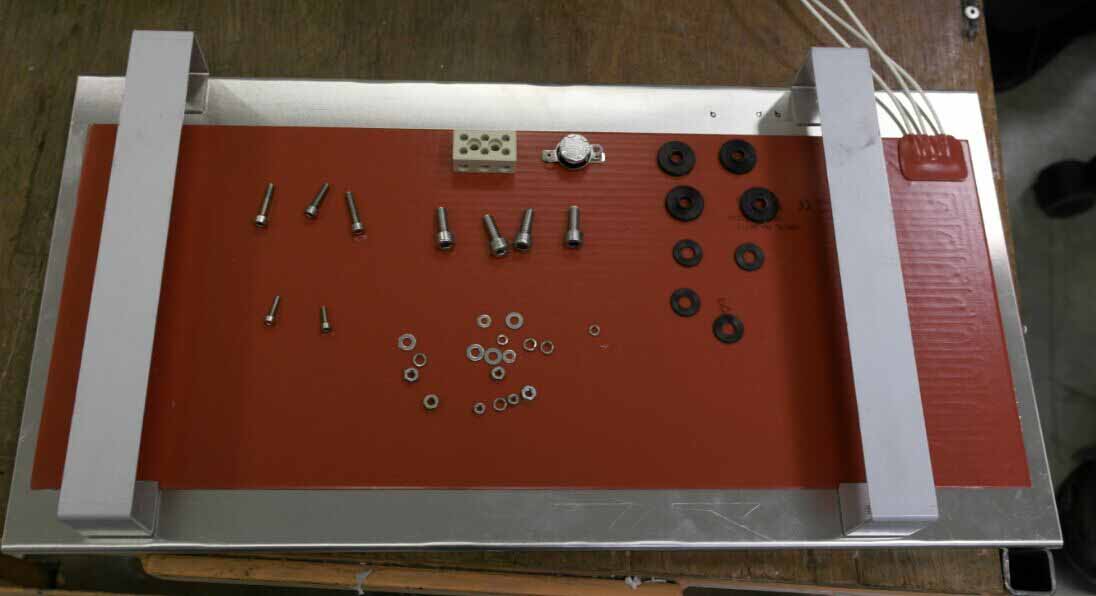

电热膜连接到加热载体上
硅胶可以配合其他元器件的组合，很好的连接到所加热的载体上。例如打孔，背3M胶，弹簧，等配件和好的适合各种加热体的加热。
连接紧固件的选择
客户提供
深圳市圣柏林电热膜提供
背胶：
液体硅胶是粘和，是在深圳市圣柏林电热膜制品厂完成的。通过高温压合完成。
PSA(压敏胶） 通常我司使用3M胶作为背胶
沿着边缘或者沿着洞绕线，随着功率的提高。温度的升高。可以弥补温度的流失。
轮廓形状 提供3D 视觉图纸，此图纸仅限于打样或者分析用
 |
 |

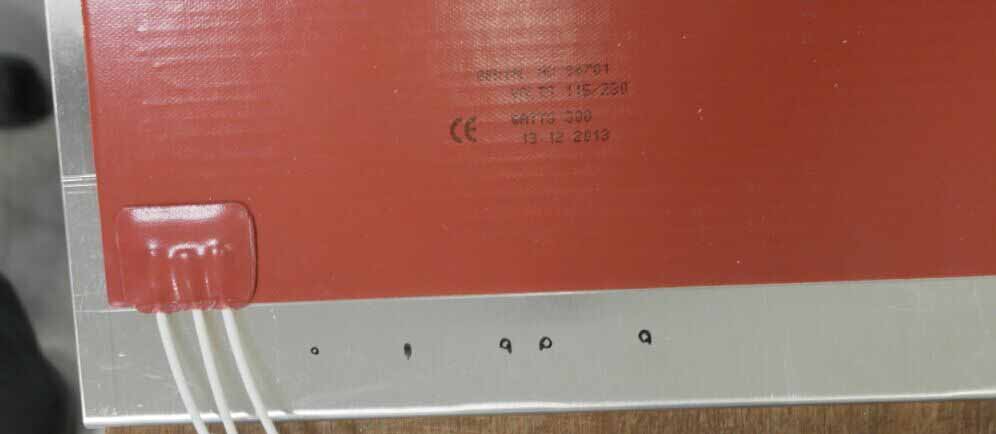

引线出口和链接口：
电源线出现口可以设置成隆起型，无加热功能区域的突出部分做出线口，以保持加热器平整度。以便适合各种加热功能的使用
集成电路&配件
A) 加热器的安装（3M 背胶，硫化液态硅胶，聚酰亚胺膜，弹簧，魔术贴）
多
多功能柔性加热器可有多种安装方法。正确的安装方式：关键取决于加热器的性能。加热器必须于加热体紧密接触，空隙部分可以用3M 背胶，硫化液态硅胶，聚酰亚胺膜，弹簧，魔术贴弥补热量的损失。

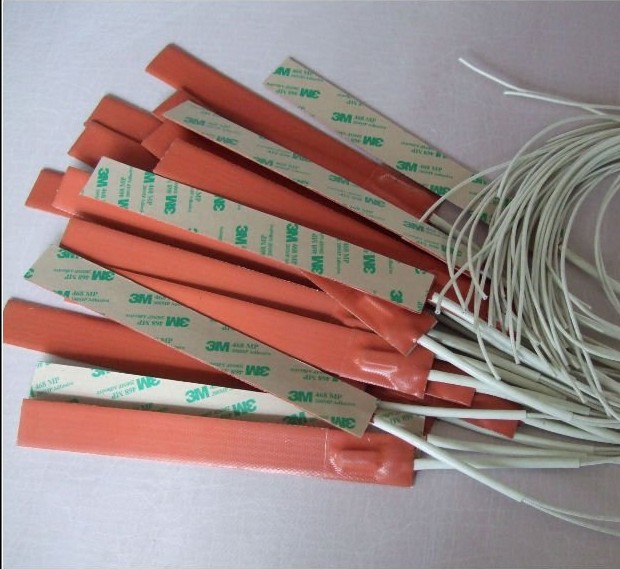

压敏胶Pressure Sensitive Adhesive (PSA): 最简单的背胶方式, 通常工厂使用3M胶用来背胶，当使用时把背面一层纸撕掉，贴在不绣钢，铝板或者加热器体上即可。
液体硅胶硫化发: 在室温温度。放气相胶液体硅胶粘贴在硅胶加热器上即可，然后放一层薄膜在加热器的表面，在24小时之内，用滚筒把气泡赶出。
工厂硫化法( 硅胶加热器)和层压( 蚀刻加热器):硅胶加热器和聚酰亚胺膜蚀刻加热器可以通过工厂硫化压合法。实现永久性粘合。导热性能优良。
深圳市圣柏林电热膜制品厂也可提供各种连接配件（3M 背胶，硫化液态硅胶，聚酰亚胺膜，弹簧，魔术贴），柜体（除湿）硅胶加热器是最好的使用案例
连接扣（紧固扣）: 连接扣（禁锢扣）被使用在暂时使用，方便安装
最通用的连接紧固扣为：弹簧钩，尼龙搭扣，搭扣和皮带，鞋钩花边，按扣
 |
 |
B) 绝缘导热材料：
为了降低加热器的温度，硅胶发泡片或者EPDM 绝缘材料可以粘贴在加热器的内部。以便降低加热器的温度。通常使用的绝缘导热材料的厚度为： 5mm, 8mm, 10mm.
 |
 |
C) 温度控制和导热管理(内置温度保护器，可调温控器，内置热敏电阻(K型,J型, RTD-PT100, 数字温控器等）

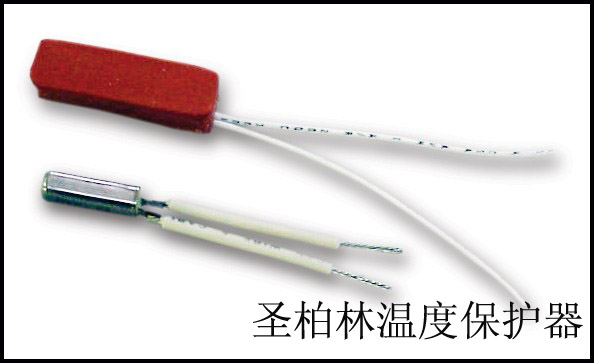

内置温度保护器，可调温控器，内置热敏电阻(K型,J型, RTD-PT100, 数字温控器等，温度保险丝可以内置在硅胶加热器内部。

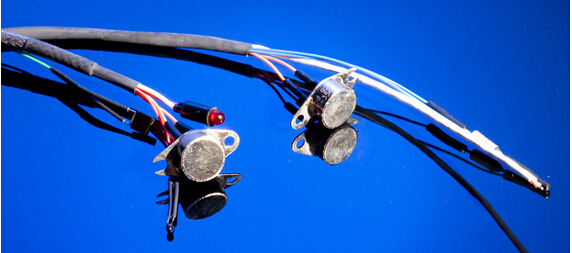

预设置机械温控器: 快动式温控和缓动式温控是2种不同型号的。预设机械温控。两者都是基于一个双金属在热胀冷缩原理和预先设定一个特定不可调的温度。典型的应用是冷冻保护，橱柜温度和最大限度的保护。他们提供了低成本的温度控制。节温器通常是建在布线直接进入加热器和封闭在一个成型的硅橡胶/玻璃纤维片表面。
 |
 |
 |
 |
电子数显温控比预设不可调温控灵敏度，精确度高。
可调温控器:可调节的机械温控器允许用户设置一个特定的温度和获得期望的结果。恒温器是封装在硅胶套里面（请查看图片）。典型的调整范围是: 0~80 Deg C, 30~150 Deg C, 50~250 Deg C.
   |
内置温度传感器: 热电偶,RTD和热敏电阻，可以位于监控或散热片的温度（部分被加热）或加热器表面本身。硅橡胶加热器，温度传感器是被放在一个保护片或硅橡胶/玻璃纤维探针口袋里，硫化加热器本体或者聚酰亚胺®加热器他们贴与环氧树脂的表面。
热电偶:热电偶几乎可以用在任何加热器的表面。像J型和K 型是最普通使用的2款热电偶。

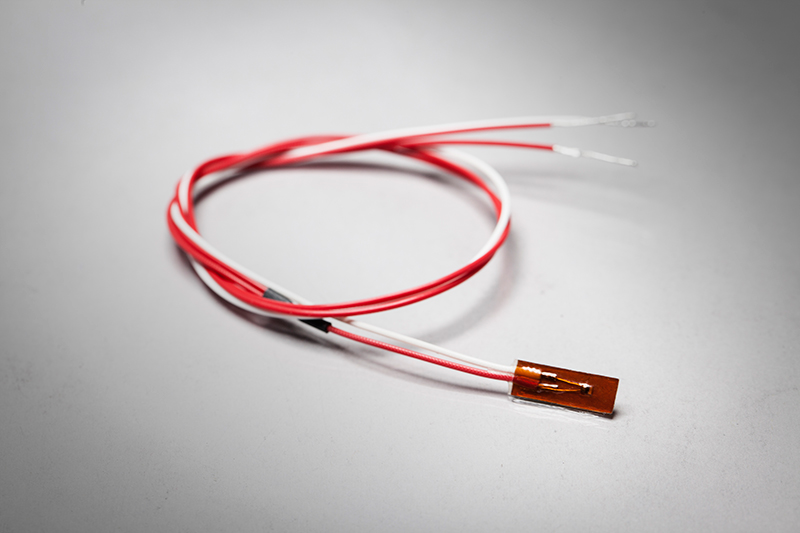

电阻温度器件：RTD的电阻与温度的变化非常线性关系被认为是最准确和稳定的传感器。薄膜电阻PT100和PT1000最常用。他们也可以用探针。
 |
 |
热敏电阻:热敏电阻温度传感器为基础，但也因为他们不在一个线性的方式回应，他们只能在有限的温度范围内，或在一个特定的单一的温度。
温度保险丝 :温度保险丝一次超温保护装置，可以防止在控制装置发生故障的危险温度。测试建议选择位置和温度保险丝设置最有效的保护你的产品。

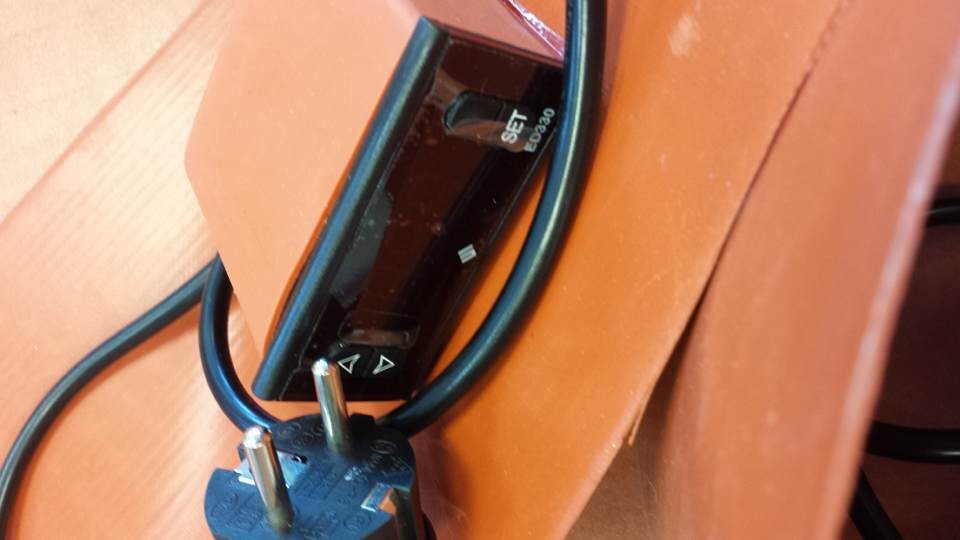

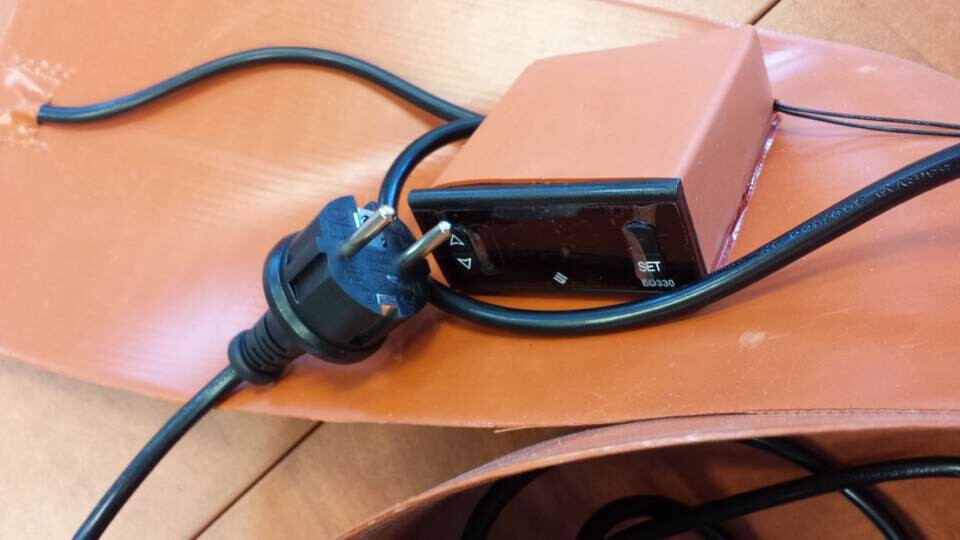

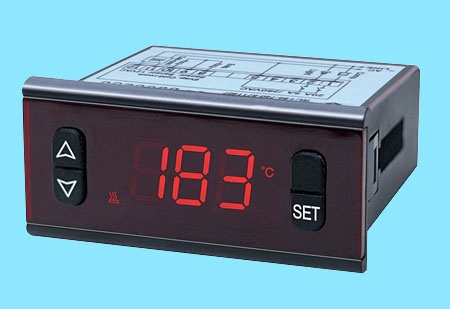

数字温度控制器：应用在精密温度控制领域。完美的融合了热电偶温度和输入RTDS。深圳市圣柏林电热膜制品厂的标准数字控制器型号是E5CZ和ED330L,如果需要其他定制造商和型号，请告知我司。
关于数字温控显示器的详细介绍，请浏览：温度控制器
  |
电路设计方案:双电压，3相电，多区域，异型蚀刻.
多种加热电路的设计方案可以实现双电压和多个区域，双电压的加热，三引线，一根特有颜色的引线表示，布线方案可以提供高电压或低电压并联。120 / 240 VAC或240 / 480 VAC，根据情况而定。
多线路加热设计方案，可以提供不同效果的加热效果.
三相电路为为大电流应用设计。提高不同区域分布的异型加热。
