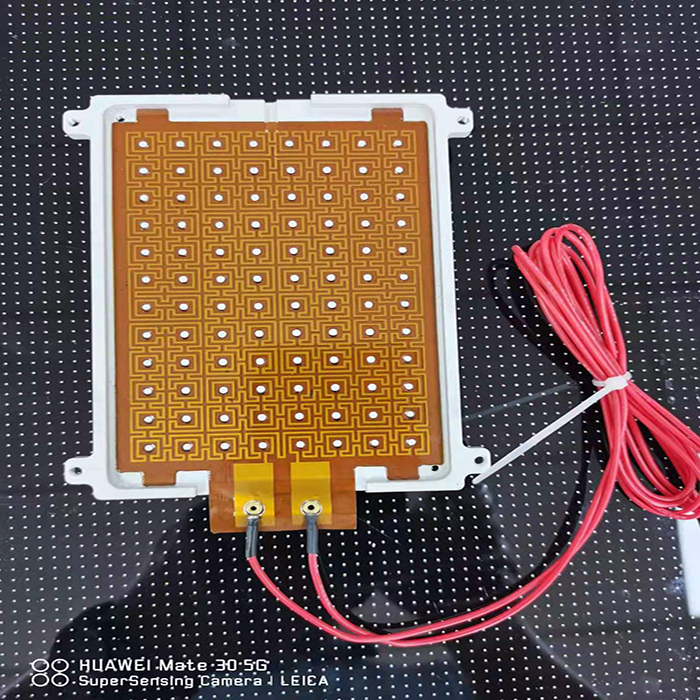

Kapton加热器超薄,超柔软,轻巧和半透明。它们的名字来源于杜邦公司(Du Pont)开发的聚酰亚胺薄膜Kapton®,该薄膜用于将电阻电路封装在加热器中。Kapton加热器具有出色的介电性能。它们快速加热和冷却,并且可以在低至-320°F和高至392°F的温度下工作。这些加热器具有出色的拉伸强度,耐用性和尺寸稳定性。它们是尺寸/重量受限的应用的理想选择。由于通过化学蚀刻工艺产生的加热电路受到高度控制,因此Kapton加热器产生的热量分布均匀且精确。而且,这些加热器可以承受辐射,抵抗许多化学物质并且排气少,也适用于真空应用。
Kapton加热器的类型
可以使用两种类型的粘合剂来粘合Kapton加热器的不同层。铁氟龙®FEP或丙烯酸。粘合剂的选择决定了Kapton加热器的热特性和成本。
应用领域:
KAPTON加热器的典型加热应用:
-
真空室
-
激光印刷
-
孵化器
-
高压灭菌器
-
医疗器材
-
光学设备
-
分析测试设备
-
通讯设备
-
半导体晶圆加工
KAPTON加热器的规格
|
卡普顿加热器 |
C / W FEP胶粘剂 |
丙烯酸胶粘剂 |
最大尺寸 |
12英寸x 24英寸 |
12英寸x 30英寸 |
厚度 |
0.008英寸 |
0.008英寸 |
最高温度 |
392°华氏度 |
300°华氏度 |
最大电压 |
240伏交流
125伏直流 |
瓦特密度* |
50W / in 2 |
50W / in 2 |
电阻公差 |
-10 / + 10% |
介电强度 |
1000伏 |
尺寸公差 |
最多6英寸+/- 0.030英寸
6英寸-12英寸+/- 0.060英寸
12英寸+/- 0.125英寸 |
*取决于应用温度和粘合方法。
推荐功率密度
由于没有足够的质量,因此请勿在露天环境中使用Kapton加热器。它们应始终粘结在一个表面上或夹在两个表面之间。下图说明了在通过温度控制器控制温度的过程中相对于零件表面温度的建议功率密度。应该注意的是,达到的温度取决于热损耗和加热器的总瓦数。
