Kapton薄膜加热器、电热膜
聚酰亚胺(PI或Kapton®) 是柔性好,厚度薄,绝缘强度高、无毒的半透明材料。聚酰亚胺柔性薄膜型加热器非常适用于使用空间和重量都有限制的情况,或者加热器暴露在真空、辐射、油或某些化学物质中的场合。这种加热器均采用蚀刻合金箔发热元件,比线绕式电热结构能提供更均匀的热分布和更快的响应速度。根据用户要求,本产品可以提供安装用的压敏胶PSA或环氢胶,或者特殊的接线端子。下图所示的是为全天候笔记本电脑CPU和硬盘配套的加热膜及专用电源端子。 因为Kapton®薄膜透明透光,可以对加热膜内部结构进行视觉检查。压敏胶(PSA)被覆是标准安装方式,也可以根据要求提供安装孔安装。 |
![]() |
Kapton电热膜规格
工作电压: 0-400V 工作温度: -200°- 200°C 功率密度: ≤7.8w/cm2 安装: PSA 或者 机械安装孔 最大尺寸:500x600mm 折弯半径>0.8mm 出线: 特氟龙,硅橡胶线,聚酰亚胺绝缘线 |
![]() |
Kapton电热膜应用
- 医疗诊断仪器,如样品盘、试剂瓶
- 光电元件加热
- 电路板测试或模拟电子产品的户外应用加热,如笔记本电脑,数据存储设备,ATM机,LCD等
- 在极寒地区保护电子、机械设备正常运转

由于硅橡胶具有良好的耐候性和抗老化,作为电热膜的表面绝缘材料可以有效防止了产品表面开裂及增强机械强度,大大延长了产品的使用寿命。
它广泛应用于电热电器、医疗仪器、工业加热器材,辅助加热温等。
1、科学分析仪器,如:为导热系数测定仪提供恒温源,医疗仪器和稳定光电子元件工作温度等。
2、在深冷环境中,使仪器设备达到安全工作温度,例如:人造卫星,空间飞行器中仪器以及在高纬度地区使用的仪器、仪表的防低温,如卡式阅读器,液晶显示器LCD等仪器。
3、真空加热与烘烤领域。
4、军工领域,如导弹、舰船、坦克、雷达。
5、汽车后视镜除霜片,天线或雷达的除雪、除霜加热元件以及调速电阻片等。
6、医疗保建及美容仪器行业。
主体截面材料
|
0.15mmPI膜+0.03mm镍铬铝合金+0.15mmPI膜(普及型)
|
||||||
物理及电气特性
|
|||||||
电压范围
|
0-380VAC/DC
|
最高使用温度
|
200℃(长期180℃以下)
|
||||
绝缘耐压
|
≥1500V/S
|
使用环境温度范围
|
-40℃~250℃
|
||||
绝缘电阻
|
≥100MΩ
|
产品厚度
|
0.3mm
|
||||
产品规格
|
可定制
|
颜色
|
黄色透明
|
||||
推荐功率密度
|
0.15~0.6W/cm²
|
机械抗压强度
|
100KG/cm²
|
||||
最高功率密度
|
2W/cm²
|
导线拉力
|
≥80N
|
||||
使用寿命
|
10年
|
焊接点拉力
|
≥20N
|
||||
简述
|
|||||||
|
PI加热片是一种薄型、半透明材料,具有极佳的绝缘强度。在空间狭小或要求重量较轻、电热片暴露于真空、油类或化学品的应用环境下,PI加热片是理想之选。薄而轻的电热片使您可以只对需要加热的位置加热,不需加热部分可以避开加热。蚀刻箔片加热技术可以提供快速、高效的热传输,并且加热面均匀,温差极小。
|
||||||
样品制作流程
|
|||||||
1.确认规格及报价---包括尺寸、电压、电流、阻值、功率、温度、出线位、引线长、样品报价;

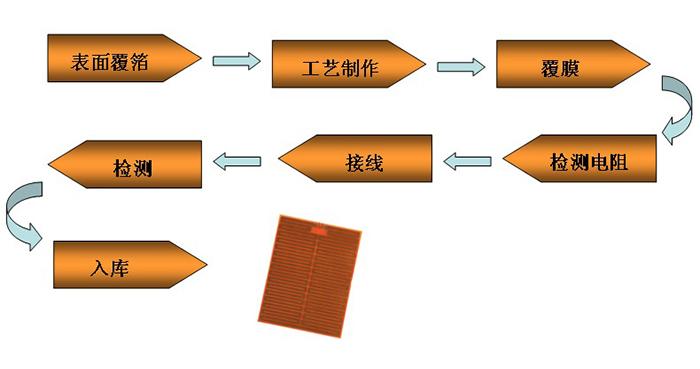

2.图纸确认---规格确认后由工程部出图纸,再由市场部发给客户确认; 3.样品生产----图纸及样品费用确认后,开始生产样品周期为5-7个工作日 生产流程为---确认发热丝图纸---制作丝印网板/刀模---开料---首次热压---丝印---蚀刻---二次热压---定型---焊接引出线---出线位补强绝缘---检测---包装---成品 |
|||||||
温控方案
|
|||||||
|
名称
|
温度仪表
|
|
名称
|
温度开关
|
||
规格 |
K型(普及型)
J型-L型-PT100其它 |
规格 |
40℃~180℃- |
||||
|
名称
|
热电偶
|
|
名称
|
热敏电阻
|
||
规格 |
K型(普及型)
J型-L型-PT100-其它 |
规格 |
多种阻值 |
||||
备注
|
硅橡胶加热片功率密度达到0.6W/cm²以上时需用加温控。(其它按客户要求)
|

![]() |
![]() |
![]() |
|
